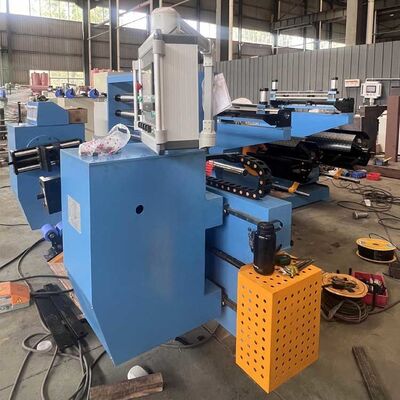

BRJ600-2-2 Dubbele Folie Ontroller Reactor Koperfolie Wikkelmachine
BRJ600-2-2 Reactorfolie Wikkelmachine – Overzicht
De BRJ600-2-2 Folie Wikkelmachine is een professionele, zware wikkeloplossing speciaal ontwikkeld voor de productie van hoogwaardige reactorfolie spoelen. De folie wikkelmachine ondersteunt zowel koperfolie als aluminiumfolie wikkelen, met een dubbele ontrollerstructuur die enkel- en dubbellaags foliewikkelen in één machine mogelijk maakt. Door gebruik te maken van direct-op-kern wikkeltechnologie, windt deze apparatuur foliegeleiders rechtstreeks op geklemde ijzeren kernen, wat resulteert in compacte, nette en zeer consistente reactor spoelen voor elektrische fabrikanten. Volledig bestuurd door PLC en een 10-inch HMI touchscreen, realiseert de BRJ600-2-2 folie wikkelmachine parameterinstelling, stabiele spanningsregeling en soepele wikkeloperaties. Uitgerust met een dubbele servo-aandrijving, foto-elektrische afwijkingscorrectie en een geïntegreerd TIG-lasapparaat, zorgt de folie wikkelmachine voor nauwkeurige uitlijning, betrouwbare las kwaliteit en uniforme wikkeellagen, wat de productie-efficiëntie en de spoelkwalificatiegraad aanzienlijk verbetert.
Belangrijkste Kenmerken & Technische Voordelen
- Dubbel Folie Ontroller Ontwerp: Ondersteunt enkel- of dubbellaags wikkelen voor zowel koper- als aluminiumfolie, wat de productie flexibiliteit en output aanzienlijk verbetert.
- Direct-Op-Kern Wikkelen: Dubbele klauwbeklemstructuur fixeert de ijzeren kern stevig, waardoor direct foliewikkelen op de kern mogelijk is om een strakkere spoelstructuur en hogere dimensionale nauwkeurigheid te bereiken.
- Dubbel Servo Aandrijfsysteem: Biedt stabiel koppel en traploze snelheidsregeling, wat zorgt voor consistente wikkelspanning en uniforme spoellagen zonder vervorming.
- Intelligente PLC + 10-inch HMI Besturing: Eenvoudige parameter aanpassing, automatische bediening en real-time monitoring van draaiende gegevens, waardoor handmatige bedieningsfouten worden verminderd.
- Geïntegreerde TIG Lasunit: Realiseert soepele, stevige en oxidatievrije folieverbindingen, wat zorgt voor uitstekende elektrische geleidbaarheid en langdurige stabiliteit van reactor spoelen.
- Foto-elektrische Precisie Randcorrectie: Real-time afwijkingsdetectie en automatische kalibratie voorkomen effectief folie-offset, kreukels en verkeerde uitlijning van de randen, wat hoogwaardige wikkelresultaten garandeert.
Toepassing
Ideaal voor massaproductie van droge transformatoren en diverse laagspannings grote stroom folie spoelcomponenten die veel worden gebruikt in de energieoverdracht, nieuwe energie en elektrische apparatuur industrieën.
Technische Specificaties
| Parameter |
Specificatie Details |
| Model |
BRJ600-2-2 |
| Folie Breedte Bereik |
200 mm – 600 mm |
| Geleidermateriaal |
Koper (Cu) of Aluminium (Al) |
| Koperfolie Dikte |
0,2 mm – 2,0 mm |
| Aluminiumfolie Dikte |
0,3 mm – 3,0 mm |
| Max. Buitendiameter Afgewerkte Spoel (OD) |
Ø800 mm |
| Max. Gewicht Afgewerkte Spoel |
1.000 kg |
| Aantal Folie Ontrollers |
2 stuks |
| Lengte / Uitschuifbereik Folie Ontroller |
650 mm / Ø480 mm – 520 mm |
| Folie Materiaal ID / Max. OD |
500 mm / 1000 mm |
| Isolatie Ontroller Aantal / Breedte |
2 stuks / 650 mm (Pneumatische actie) |
| Wikkelmotor Vermogen |
11 kW |
| Max. Wikkelsnelheid |
26 rpm |
| Las Systeem |
Geïntegreerd TIG Lassen |
| Besturingssysteem & UI |
PLC Besturing met 10" Touchscreen |
| Telbereik |
0 – 9999,9 windingen |
Let op: De hierboven vermelde specificaties zijn onze typische standaardconfiguraties. Wij bieden ook volledige maatwerk service.
Waarom Kiezen voor de BRJ600-2-2 voor Uw Reactor Productie?
De BRJ600-2-2 folie wikkelmachine is gebouwd voor industriële duurzaamheid en precisie. Door dubbele folieverwerking te combineren met een automatisch foto-elektrisch randuitlijningssysteem, vermindert de folie wikkelmachine materiaalverspilling aanzienlijk en minimaliseert stilstand. Of u nu distributietransformatoren, reactoren of zware elektrische spoelen produceert, dit type folie wikkelmachine levert de snelheid, nauwkeurigheid en betrouwbaarheid die nodig zijn om concurrerend te blijven op de wereldmarkt.
Op zoek naar een op maat gemaakte folie wikkeloplossing? Neem vandaag nog contact op met ons engineeringsteam voor technische ondersteuning en een fabrieks directe offerte.
