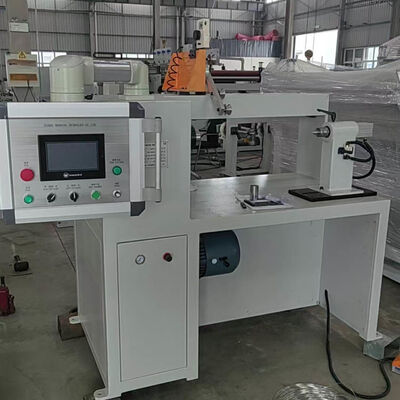

ZPX400 Automatische transformator spoel wikkeling machine.
Meta-beschrijving
ZPX400 automatische transformator spoel wikkeling machine beschikt over 750W servo draad gids, 200rpm hoge snelheid, PLC & HMI controle.Geschikt voor het wikkelen van platte en ronde koperdraad/aluminiumdraad voor transformatoren.
Overzicht
De automatische transformator spoel wikkeling machine ZPX400 is een hoge precisie, industriële draad wikkeling apparatuur ontworpen voor professionele transformator productie.Gebouwd voor veelzijdigheid en consistentie, ondersteunt deze automatische koperdraadwindelaar zowel ronde als vlakke koperdraad- en aluminiumdraadwindelaar, die een breed scala aan transformator spoel productie vereisten voor stroom, distributie,elektrische transformatoren.met een breedte van niet meer dan 50 mmServo-aangedreven draadleidingssysteem van 750 W, zorgt de spoelwikkelmachine voor een nauwkeurige, stabiele draadregeling tijdens hoge snelheid, waardoor draadoverschrijding en onevenwichtige wikkeling effectief worden vermeden.met een maximale doorloopsterkte van 400 mm, de spoelwikkelmachine biedt plaats aan spoelen met een maximale spoelhoogte van 400 mm.de apparatuur realiseert een stapsgewijze snelheidsregeling, nauwkeurige beurttelling en instelling van parameters met één klik, waardoor de bewerkingsmoeilijkheden aanzienlijk worden verlaagd en de productie consistentie wordt verbeterd.het zorgt voor flexibiliteit, arbeidsbesparende en veilige industriële werking op lange termijn.
Belangrijkste kenmerken en technische voordelen
-
Dual-wire compatibiliteit: Volledig toepasbaar voor platte draad en ronde draad wikkeling, ondersteunt zowel koper als aluminium materialen om te voldoen aan diverse transformator productie behoeften.
-
Precision Servo Draadgids: 750W servomotor aandrijft de draadgids voor een stabiele dwarsbeweging; de minimale spreidingshoogte bereikt 0,01 mm, waardoor een nette en uniforme spoelopstelling zonder draadverschuiving wordt gewaarborgd.
-
Hoge snelheid en stabiele werking: 2.2 kW hoofdwindingmotor ondersteunt een verstelbare snelheid tot 200 rpm.
-
Intelligente PLC + HMI-besturing: Digitaal besturingssysteem met 5-cijferige precieze tellingsfunctie zorgt voor nauwkeurige wikkeldraaiingen en een stabiel productopbrengst; touchscreenpaneel maakt eenvoudige en efficiënte parameteraanpassing mogelijk.
-
Gepersonaliseerd en veilig ontwerp: Uitgerust met een pneumatisch hulpsysteem en een voetpedaalschakelaar voor hands-free bedieningen, waardoor de werkefficiëntie en de bedrijfsveiligheid in de massaproductie worden verbeterd.
-
Industriële duurzame structuur: De driehoekige steun voor de staaf verhoogt de algehele stabiliteit; een redelijk middelhoogteontwerp past zich aan verschillende spoelstukken en productieomgevingen aan.
Snelle productgegevens
-
Hoofdmotorvermogen: 2,2 kW voor een stabiele hoogkoppelingswinding
-
Maximale werkingssnelheid: 200 t/min.
-
Kernbesturingssysteem: PLC-intelligente besturing + HMI touchscreen
-
Voorwerp van verwerking: platte draad en ronde draad (koper / aluminium)
-
Hulpsysteem: Pneumatisch ondersteunend systeem + voetpedaalbesturing
-
Precisiefunctie: nauwkeurig 5-cijferig beurttellen
Volledige technische parameters
De volgende standaardspecificaties zijn van de automatische transformator spoel wikkeling machine ZPX400.Alle technische parameters kunnen worden aangepast volgens de werkelijke productie- en spoelverwerkingsvereisten van de klant.
|
Specificatie
|
Technische gegevens
|
|
Hoogte van het machinecentrum
|
900 mm
|
|
Structuur van de staart
|
Triangle Supporter (stabiel dragend)
|
|
Vermogen van de motor
|
2.2kw
|
|
Werkingssnelheidsbereik
|
0 ~ 200 t/min
|
|
Snelheidsreguleringsmodus
|
Regeling van de snelheid zonder stappen
|
|
Controlesysteem
|
PLC + HMI touchscreen
|
|
Maximale specificatie van platte draad
|
2.0 mm × 8.0 mm
|
|
Ronde draaddiameterbereik
|
Φ0,3 mm ~ Φ4,0 mm
|
|
Maximale wikkelhoogte
|
400 mm
|
|
Maximale rotatiediameter
|
500 mm
|
|
Minimale spreidingshoogte
|
0.01 mm (hoge precisie draad arrangement)
|
|
Aantalfunctie
|
5 cijfers nauwkeurig tellen
|
|
Het aantal draaibanden
|
0 ~ 9999,9 draaieven
|
|
Vermogen van de draadgeleidermotor
|
Servomotor van 750 W
|
|
Lijst van de in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde parameters
|
400 mm
|
Toepassingsgebied
De ZPX400 automatische spoel wikkeling machine wordt veel gebruikt voor het wikkelen van verschillende transformator spoelen, met inbegrip van vermogen transformatoren, distributie transformatoren, elektronische transformatoren en inductance spoelen.Het is geschikt voor batchprecisie wikkeling van platte en ronde koperen/aluminium draden, die als betrouwbare kernverwerkingsapparatuur dient voor transformatorfabrieken.
Veelgestelde vragen
V: Welke soorten draad kan deze wikkelmachine verwerken?A: Het ondersteunt zowel ronde als platte draden van koper en aluminium, met een ronde draaddiameter van 0,3-4,0 mm en een maximale platte draadgrootte van 2,0 × 8,0 mm.
V: Is de spoed van de wikkeling verstelbaar?A: Ja, het heeft een stapsloze snelheidsregeling met een verstelbaar bereik van 0-200 tpm, die overeenkomt met verschillende dradendikte en wikkelingsprocesvereisten.
V: Kan de machine zorgen voor een nette draadopstelling?A: Uitgerust met een 750W servo draadgeleidingssysteem met een minimale toonhoogte van 0,01 mm, realiseert het een ultra-precieze draadopstelling en een uniforme spoelwinding.
Kernsleutelwoorden
Automatische transformator spoel wikkeling machine, koperdraad wikkeling machine, aluminium draad wikkeling machine, transformator spoel wikkeling machine met draad gids, PLC controle spoel wikkeling machine
