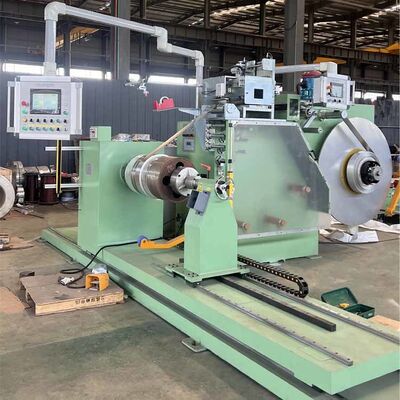

Automatische transformator HV Folie Winding Machine. Koper & Aluminium Folie Winder (GY-BRJ)
Productoverzicht
DeAutomatische transformator HV folie wikkeling machine GY-BRJis een zeer gespecialiseerde, zware industriële oplossing die uitsluitend is ontworpen voor het opknappenmet een breedte van niet meer dan 50 mmDeze geavanceerde folie-winder is ontworpen voor precisie en duurzaamheid.met een vermogen van niet meer dan 50 W,.Door een intelligent PLC-systeem en een gebruiksvriendelijke mens-machine-interface (HMI) te integreren, zorgt de folie-opwikkelmachine GY-BRJ voor een precieze spanningsregeling, een soepele bedrijfsstabiliteit,en uitstekende spoelkwaliteit voor elektriciteitsdistributie- en transformatorproductielijnen.
Kernkenmerken en fabricagevoordelen
-
Geoptimaliseerde hoogspanningswinding:Specifiek ontworpen om te voldoen aan de strenge laag-op-laag tolerantie die vereist is voor HV-transformator spoelen.
-
met een vermogen van meer dan 50 W;Verbetert de productiekwaliteit door tegelijkertijd twee lagen isolatiepapier te laten draaien om een onberispelijke elektrische isolatie te garanderen.
-
Geïntegreerde splitsing en afwerking:Komt standaard met een ingebouwdeTIG booglassenvoor hoogwaardig, continu geleidersplicing, samen met eenEenheid voor het afbreken van folieranden eenReinigingseenheidom voor het wikkelen borsten en deeltjes te verwijderen.
-
Intelligente spannings- en besturingssysteem:Aangedreven door een robuuste VFD, PLC-systeem en intuïtief touchscreen, waardoor de operator moeiteloos controle heeft over snelheden tot200 t/min.
-
Gewichtsvermogen voor zwaar werk:Ontworpen met een enorm mandrel koppel van1800 N·m, waardoor het klaargemaakte wrap spoelen kan ondersteunen met een gewicht van1500 kg.
Technische specificaties
| Parameter |
Technische gegevens |
| Model |
GY-BRJ-serie |
| Materiaal van de geleiderstrook |
Koper (Cu) of aluminium (Al) van hoge kwaliteit |
| Breedte van de folie |
20 mm ️ 200 mm |
| Dikte van koperen (Cu) folie |
0.15 mm 2.0 mm |
| Aluminiumfolie (Al) dikte |
0.2 mm ️ 3,0 mm |
| Max. Gewicht van de voltooide spoel |
1500 kg |
| Max. Uiterste diameter van de afgewerkte spoel (OD) |
1100 mm |
| Inwendige diameter van de wikkel (ID) |
300 millimeter. |
| Maximale wikkellengte (met loodstaaf) |
1600 mm (op maat tot 2050 mm) |
| Snelheidsbereik van de wikkeling |
0 ¢ 200 t/min |
| Hoofdmotorvermogen |
18.5 kW |
| Mandrelkoppel |
10,800 N·m |
| Spanningsbereik van de geleider |
50 N ∼ 3000 N |
| Folie-decoiler config / ID / OD |
1 set / ID van de voedingsspoel: 500 mm / maximale OD: 1000 mm |
| Isolatie-afspoelers Config / ID / OD |
2 sets / Isolatie-ID: 76 mm / Max OD:400 mm |
| Isolatie dikte bereik |
00,02 mm 0,15 mm |
| Systemen voor het lassen |
Geïntegreerde TIG- (Argon Arc) -lasseenheid |
| Hulp-eenheden |
1x Foliekant-afbrengen, 1x Oppervlakte-reinigingseenheid |
| Componenten van het besturingssysteem |
PLC, touchscreen HMI, VFD, pneumatisch besturingssysteem |
Premium bouwcomponenten
Om 24/7 continu industriële prestaties te garanderen, is de folie wikkelmachine GY-BRJ gebouwd met behulp van hoogwaardige elektrische en mechanische componenten:
-
Zware hoofdrolmotor:Levert een glad koppel over het hele snelheidsspektrum.
-
Industriële geleidingsrailsysteem:Het garandeert absolute structurele tracking tijdens hogesnelheidsrotatie.
-
Pneumatische systeembesturing:Biedt snelwerkende, betrouwbare klem- en spanningsregelingen.
-
Veiligheidsvoorzieningen voor lage spanning (LV):Zorgt ervoor dat alle geïntegreerde elektronische componenten voldoen aan internationale industriële veiligheidsnormen.
Een aangepaste configuratie nodig?
We begrijpen dat de specificaties van transformator spoelen variëren, maar ons ingenieursteam kan de wikkellengte, de breedte van de folie en de automatiseringsadd-ons aanpassen om perfect in uw fabriek te passen.Neem vandaag nog contact met ons op voor een technisch advies en een rechtstreeks fabriekscitatie!
