1200 mm automatische kernsnijmachine voor gesneden siliciumplaat

Automatische snijmachine voor kernen

Beschrijving van de kernsnijmachine ZJX1250

Kern snijden machine ZJX1250 is een professionele snijapparatuur. De kernsnijmachine wordt voornamelijk gebruikt om siliciumstaalplaat te snijden om verschillende breedtes van siliciumstaalstrips te maken. Deze gesneden strips kunnen worden gebruikt om transformatorkernen’s poten en jukken en andere vergelijkbare producten te maken. Met PLC-besturingssysteem heeft de kernsnijmachine een hoge mate van automatisering. De kernsnijmachine is voorzien van HMI, waardoor de kernsnijmachine zeer eenvoudig te bedienen is. De kernsnijmachine kenmerkt zich door soepel lopen en eenvoudige bediening, enzovoort.

Snel detailsvan de kernsnijmachine ZJX1250

l Decoiler uitbreidingsbereik Ø470 ~ 520mm

l Snijbreedte 500 ~ 1250 mm

l Snijden dikte 0.15 ~ 0.6mm

l Voedingssnelheid 120m/min

l Vermogen 46kw

l Eén jaar garantie

Belangrijkste componenten van de kernsnijmachine ZJX1250

1. Trolley voor het laden en lossen van materiaal

2. Decoiler

3. Materiaalontvanger

4. Verplaatsbaar geleidingsapparaat

5. Snijapparaat

6. Spanner

7. Opwinder

8. Hydraulisch station en pneumatisch systeem

9. Elektrische schakelkast en console

Belangrijkste parameters van de kernsnijmachine ZJX1250

Typische standaardspecificaties van de kernsnijmachine ZJX1250 worden hieronder weergegeven en de snijmachine kan ook op verzoek worden vervaardigd.

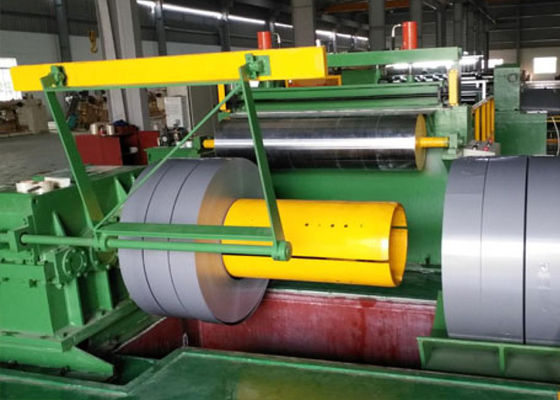

Figuur 1: Vooraanzicht van de kernsnijmachine ZJX1250


Figuur 2: Opwinder van de kernsnijmachine ZJX1250
