| naam: | de windende machine van de transformatorfolie | Gebruik: | wikkelfilmfolie |
|---|---|---|---|
| Het winden macht: | 22 kW | Het winden snelheid: | 0 ~ 18 t/min |
| Cu-foliedikte: | 0,2 ~ 2.0mm | Al foliedikte: | 0,3 ~ 3.0mm |
| Deburring eenheid: | 2 sets | Garantie: | 12 maanden |
| Markeren: | de windende machine van de transformatorfolie,Laagspanningsfolie wikkelmachine,De gegoten Windende Machine van de Harsfolie |
||
Foliefilmwinder laagspanningMachines voor het wikkelen van transformatorfolie met gegoten hars
Beschrijvingvan transformatorfolie-opvouwmachine BRJ1400-2
BRJ1400-2 is een professionele folie film wikkeling apparatuur.Dit soort wikkels kunnen worden gebruikt in gietharstransformatoren of andere soortgelijke producten. De folie-opwikkelmachine is voorzien van twee folie- en twee isolatie-afdekkers,die de transformator folie wikkeling machine wind een of twee lagen van folie geleider en wind een of twee lagen van isolatie papier tegelijkMet de TIG-sweismachine kan de transformatorfolie-windingmachine folie en busstaaf samen lassen. Met PLC-besturingssysteem en HMI kan de transformatorfolie-windingmachine eenvoudig worden bediend.
Hoofdc.tegenstandersvan transformatorfolie-opvouwmachine BRJ1400-2
1Hoofd frame.
2. Wikkelen
3. Folie-ontwikkelaar
4. Isolatie-afdekkers
5. Eindvullende strookvoeder
6. Reinigingssysteem
7. Snijdsysteem
8. Folie ontbarstingssysteem
9- Randelijning systeem
10Automatische lasinstallatie
11Elektronisch besturingssysteem
12. Pneumatisch systeem
TechnischepArameetersvan transformatorfolie-opvouwmachine BRJ1400-2
Hieronder worden typische standaardspecificaties van de transformatorfolie-opwikkelmachine BRJ1400-2 weergegeven, maar de transformatorfolie-opwikkelmachine kan ook op aanvraag worden vervaardigd.
| Maximale foliebreedte: | 1,400 mm |
| Max. Afgerond spoel overdosis: | 1,000 mm |
| Voltooide spoelvorm: | ovale, ronde en rechthoekige, enz. |
| Materiaal van geleiderfolie: | van koper of van aluminium |
| Maximaal geleidermateriaal OD: | Φ1.000 mm |
| Identificatie van het materiaal van de geleider: | Φ500 mm |
| Nummer van de folie-afsluiting: | 2 stuks |
| Verlengingsbereik van de folie-afsluiting: | Φ480 ~ 520 mm |
| Max. gewicht van de spoel: | 2500 kg. |
| De grootte van de wikkelmandel: | 80 × 80 × 1750 mm |
| Verwarmingsmodus: | TIG |
| Snijstand: | Elektrische schijfscher |
| Nummer van de isolatie-decoiler: | 2 stuks |
| Max. isolatiemateriaal OD: | Φ400 mm |
| Identificatie van het isolatiemateriaal: | Φ76 mm |
| Eindvullende strookvoeder: | 8 stuks |
| Randelijningssysteem: | Foto-elektrische sensoren |
| Controlesysteem: | PLC's |
| Telbereik: | 0 tot 9999.9 |
| Totaal gewicht: | 8000 kg |
| Afmetingen ((LxWxH) | 5800x2850x2500 mm |

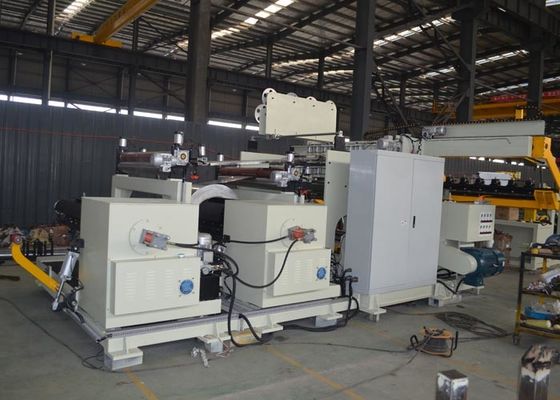

Figuur 1: Voorbeeld van de transformatorfolie wikkelmachine BRJ1400-2
Figuur 2: Achteruitzicht van de transformatorfolie wikkelmachine BRJ1400-2
