Gegoten de Folie Windende Machine van de Harstransformator zoals Gevraagd

Fabriek Directe Verkoop Giethars Transformator Folie Winding Machine

Dbeschrijvingvan transformatorfoliewikkelmachine BRJ1000-2

transformatorfoliewikkelmachine BRJ1000-2 is een speciale uitrusting voor het wikkelen van koperfilmstrips of aluminiumfilmstrips, die kunnen worden gebruikt om droge transformatorspoelen en andere soortgelijke producten te maken.Dit soort wikkelmachine voor transformatorfolie kan worden gebruikt om de filmstrip op te winden met een maximale breedte van 1000 mm, de dikte van de koperen filmstrip is van 0,2 tot 2,0 mm en de dikte van de aluminium filmstrip is van 0,3 tot 3,0 mm.Het belangrijkste wikkelvermogen van het soort wikkelmachine voor transformatorfolie is 15 kW, wat voldoende koppel kan leveren om folie en isolatiepapier samen te wikkelen.Met een TIG-laseenheid kan de transformatorfoliewikkelmachine folie en stroomrail aan elkaar lassen.

Snelle details van transformatorfoliewikkelmachine BRJ1000-2

1) Twee foliedecoilers

2) Twee isolatiedecoilers

3) Eindvulstrookinvoer

4) Reinigingssysteem

5) Folie ontbraamsysteem

6) Snijfoliesysteem

7) Randuitlijningssysteem

8) TIG-lasapparaat

Technische parametersvan transformatorfoliewikkelmachine BRJ1000-2

Typische standaardspecificaties van de transformatorfoliewikkelmachine BRJ1000-2 worden hieronder weergegeven, maar deze kunnen naar wens eenvoudig worden gewijzigd.

• Maximale foliebreedte 1000 mm
• Folie type koperfolie of aluminiumfolie
• Folierol binnendiameter 500 mm (optioneel)
• Folierol buitendiameter 1000 mm (optioneel)
• Folie-afroller aantal 2 st
• Folieontroller lengte 1050mm
• Folieontroller uitbreidend bereik 420 - 520mm
• Afmeting wikkelas 80x80x1250mm
• Rollende snijder in snijmodus
• Isolatie afroller aantal 2 st
• Maximale buitendiameter isolatiepapier 400 mm
• Isolatiepapier binnendiameter 76 mm
• Isolatie ontroller lengte 1050mm
• Randuitlijning foto-elektrische detectie
• Besturingssysteem PLC
• HMI-aanraakscherm
• Wikkelmotor 15kw
• Maximale opwindsnelheid 18 rpm

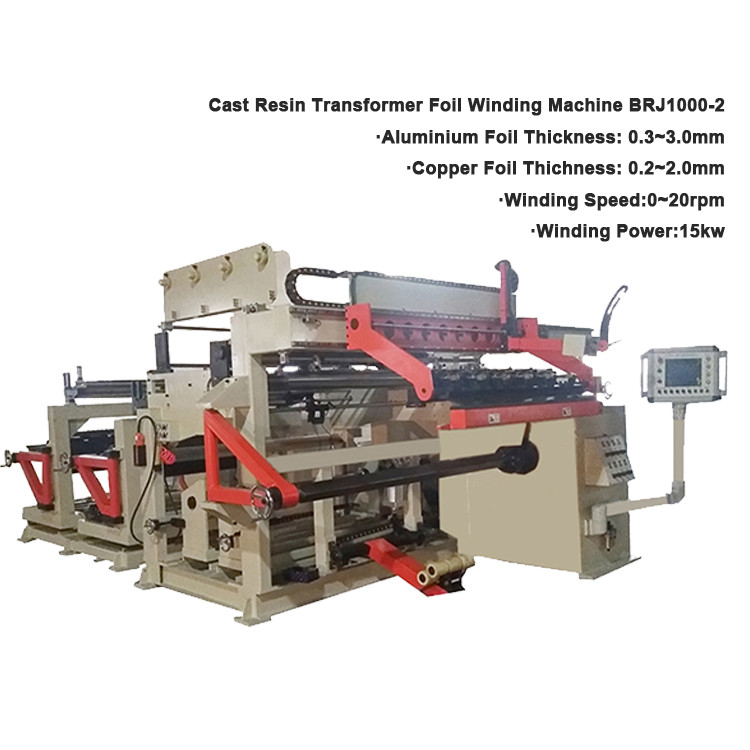

Fig 1: Vooraanzicht van transformatorfoliewikkelmachine BRJ1000-2

Fig 2: Achteraanzicht van transformatorfoliewikkelmachine BRJ1000-2
