Automatische transformator HV folie wikkeling machine
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Naam van het product: | transformator HV folie wikkelmachine | Gebruik: | windende folierol |
|---|---|---|---|
| Cu-foliedikte: | 0.15 ~ 2,0 mm | Al foliedikte: | 0,2 ~ 3.0mm |
| Het winden snelheid: | 0 ~ 200rpm | Kracht: | 18.5 kW |
| Kleur: | Facultatief | Garantie: | 12 maanden |
| Markeren: | HV-folie wikkelmachine,Automatische transformatorfolie wikkelmachine,HV-transformatorfolie wikkelmachine |
||
Automatische transformator HV folie wikkeling machine
Inleiding van de HV-folie-opvouwmachine GY-BRJ
Automatische HV folie wikkeling machine GY-BRJ is gewijd aan het wikkelen van hoogspannings transformator folie spoelen (droog type hoogspannings spoelen).Deze machine kan de afwijking automatisch corrigerenDeze machine kan volgens vooraf ingestelde parameters met de infraroodpositierfunctie een nauwkeurige axiale beweging bereiken.
Hoofdbestanddelen vanHV-folie wikkelmotor GY-BRJ
- Hoofdwindingmotor
- PLC's
- Aanraakscherm
- VFD
- LV-elektrisch apparaat
- Pneumatisch systeem
- Gidsrail
- ARC Lasmachine
Technische parameters vanHV-folie wikkelmotor GY-BRJ
Hieronder worden typische standaardspecificaties van GY-BRJ weergegeven en deze kunnen eenvoudig worden gewijzigd op verzoek.
| Breedte van de folie: | 20 ~ 200 mm |
| Materiaal van geleiderfolie: | van koper of van aluminium |
| Al Folie dikte: | 0.2 ~ 3.0 mm |
| Cu Folie dikte: | 0.15 ~ 2,0 mm |
| Innerlijke voedingsspoel ((min/max): | Φ300mm/Φ400mm |
| Buitenste voedingsspoel (maximaal): | Φ1000 mm |
| Max. gewicht van de spoel: | 450 kg |
| Isolatiedikte: | 00,02 ~ 0,15 mm |
| Identificatie van de isolatievoedingspol: | Φ76 mm |
| Maximale isolatie-toevoerspul OD: | Φ400 mm |
| Maximale wikkellengte ((met loodstaaf): | 1600 mm ((2050 mm) |
| Inwendige diameter van de spoel: | Ø300 mm |
| Maximale buitendiameter van de wondenrol: | Ø1100 mm |
| Maximaal gewicht van de wondspiraal: | 1500 kg |
| Verwarmingsmodus: | TIG,350A |
| Tork van de mandrel: | 1800 N.m. |
| Spanning op de geleider: | 50 ~ 3000 N |
| Nummer van de folie-afsluiting: | 1 set |
| Nummer van de isolatie-decoiler: | 2 sets |
| De snelheid van de wikkeling: | 0 ~ 200 tpm |
| Motorvermogen: | 18.5 kW |
| Eenheid voor het afbreken van folierand: | 1 set |
| Reinigingseenheid: | 1 set |

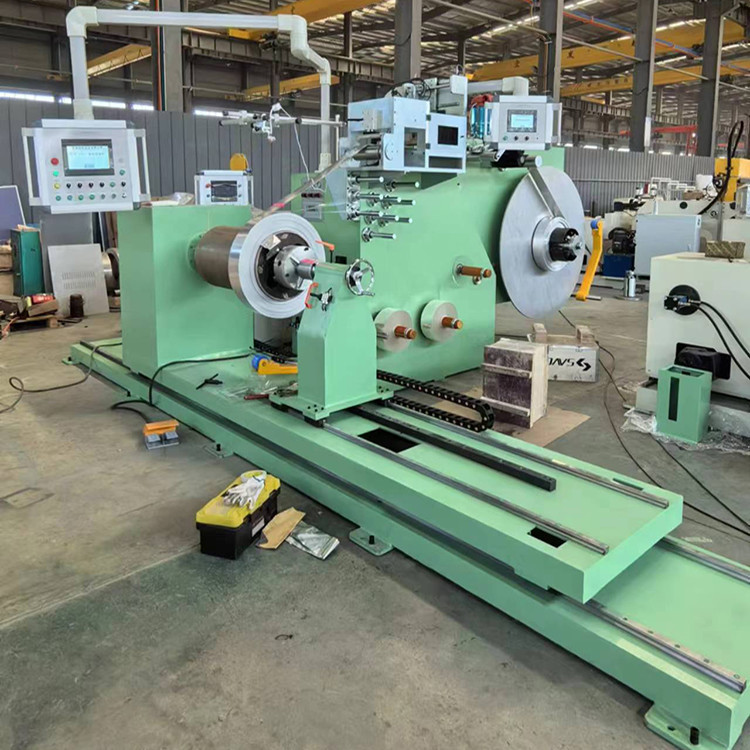

Figuur 1: Transformer HV folie wikkelmachine GY-BRJ
Figuur 2: Achteruitzicht van transformator HV folie wikkelaar GY-BRJ
