HV- en LV-winders met ondergedompelde olie Transformator spoel wikkeling machine
Beschrijvingvan transformator spoel wikkeling machine ZPX1200
De transformator spoel wikkeling machine ZPX1200 is een professionele zware koperen of aluminium draad wikkeling en wordt voornamelijk gebruikt om olie ondergedompeld transformator spoelen en andere vergelijkbare producten te winden.De transformator spoel wikkeling machine is met een maximale wikkeling breedte 1200mm. De transformator spoel wikkeling machine is voorzien van een draad gids om de draad te leggen. Servomotor wordt gebruikt om de draad gids te rijden, die de precisie en de betrouwbaarheid garandeert.met HMI en PLC-besturingssysteem, kan de transformator spoel wikkeling machine zeer gemakkelijk worden bediend.
Hoofdbestanddelenmet een diameter van niet meer dan 20 mmZPX1200
1Hoofd frame.
2. Wikkelen
3. Automatische draadleggers
4. Isolatie-afdekkers
5Elektronisch besturingssysteem
6. Pneumatisch systeem
Technische parametersmet een diameter van niet meer dan 20 mmZPX1200
Hieronder worden typische standaardspecificaties van de transformator spoel wikkelmachine ZPX1200 weergegeven, maar de spoel wikkelmachine kan ook op aanvraag worden vervaardigd.
Centrumhoogte: 900 mm
Vervaardiging van elektrische motoren
Max. wikkelbreedte: 1200 mm
Wikkelvermogen: 5,5 kW
Verloopsnelheid: 0 ~ 80 t/min
Max. platte draadgrootte: 5x12 mm
Ronde draaddiameter: Ø0,3 - 5,0 mm
Max. Voltooide spoel OD: Ø800 mm
Max. laadvermogen: 700 kg
Tellingmodus: vijfcijferig tellen.
Tekenomvang: 0 ~ 9999.9

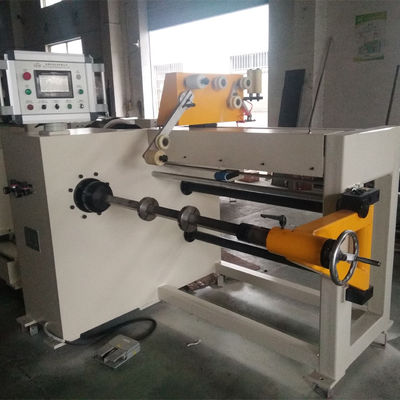

Figuur 1: Voorbeeld van de transformator spoel wikkeling machine ZPX1000
Figuur 2: Draadgids van transformator spoel wikkelmachine ZPX1000
