Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | de windende machine van de transformatorfolie | Gebruik: | windende transformatorrol |
|---|---|---|---|
| Het winden macht: | 22 kW | Rotatiesnelheid: | 0 ~ 18 t/min |
| Cu-filmdikte: | 0,2 ~ 2.0mm | Al filmdikte: | 0,3 ~ 3.0mm |
| Deburring eenheid: | 2 sets | Garantie: | 12 maanden |
| Markeren: | Machines voor het wikkelen van transformator spoelen van gegoten hars,Automatische transformatorfolie-winder,Elektronische transformator koperen folie-winder |
||
Machines voor het wikkelen van transformatorfolie met gegoten harskoperen folie-winder
Beschrijvingmet een diameter van niet meer dan 20 mm,BRJ1400-2
De transformatorfolie wikkeling machine BRJ1400-2 is een professioneel apparaat voor nauwkeurig en efficiënt wikkelen van transformator spoelen met folie geleiders.De transformatorfolie wikkeling machine kan worden gebruikt voor het wikkelen van zowel koper en aluminium folieMet twee folie- en twee isolatie-afdekkers kan de transformatorfolie-opwikkelmachine één of twee lagen foliegeleiders en één of twee lagen isolatiepapier oprollen.De transformator folie wikkeling machine is voorzien van een TIG-lassen eenheidMet PLC-besturingssysteem en HMI, de transformator folie wikkeling machine heeft een langzame start, gladde werking en eenvoudige bediening.
Hoofdc.tegenstandersmet een diameter van niet meer dan 20 mm,BRJ1400-2
1Hoofd frame.
2. Wikkelen
3. Folie-ontwikkelaar
4. Isolatie-afdekkers
5. Eindvullende strookvoeder
6. Reinigingssysteem
7. Snijdsysteem
8. Folie ontbarstingssysteem
9- Randelijning systeem
10Automatische lasinstallatie
11Elektronisch besturingssysteem
12. Pneumatisch systeem
TechnischepArameetersmet een diameter van niet meer dan 20 mm,BRJ1400-2
Hieronder worden typische standaardspecificaties van de transformatorfolie-opvouwmachine BRJ1400-2 weergegeven, maar de transformatorfolie-opvouwmachine kan ook op aanvraag worden vervaardigd.
| Maximale foliebreedte: | 1,400 mm |
| Max. Afgerond spoel overdosis: | 1,000 mm |
| Voltooide spoelvorm: | ovale, ronde en rechthoekige, enz. |
| Materiaal van geleiderfolie: | van koper of van aluminium |
| Maximaal geleidermateriaal OD: | Φ1.000 mm |
| Identificatie van het materiaal van de geleider: | Φ500 mm |
| Nummer van de folie-afsluiting: | 2 stuks |
| Verlengingsbereik van de folie-afsluiting: | Φ460 ~ 520 mm |
| Max. gewicht van de spoel: | 2500 kg. |
| De grootte van de wikkelmandel: | 80 × 80 × 1750 mm |
| Verwarmingsmodus: | TIG |
| Snijstand: | Elektrische schijfscher |
| Nummer van de isolatie-decoiler: | 2 stuks |
| Max. isolatiemateriaal OD: | Φ400 mm |
| Identificatie van het isolatiemateriaal: | Φ76 mm |
| Eindvullende strookvoeder: | 8 stuks |
| Randelijningssysteem: | Foto-elektrische sensoren |
| Controlesysteem: | PLC's |
| Gebruikersinterface: | 10 inch (254 mm) touchscreen |
| Telbereik: | 0 tot 9999.9 |
| Totaal gewicht: | 8000 kg |
| Afmetingen ((LxWxH) | 5800x2850x2500 mm |

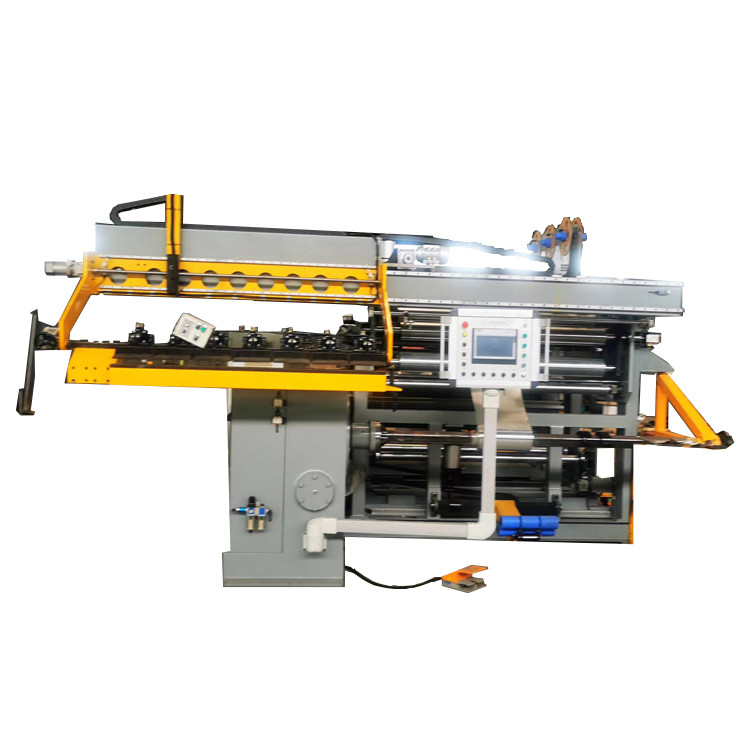

Figuur 1: Voorbeeld van de transformatorfolie wikkelmachine BRJ1400-2
Figuur 2: Achteruitzicht van de transformatorfolie wikkelmachine BRJ1400-2
