Tweelagige koperen folie wikkeling machine met rand uitlijning systeem

Tweelagige koperen folie wikkelmachine met randlijningsysteem

Beschrijving van de koperen folie wikkelmachine BRJ800-2-2

De koperen folie wikkeling machine BRJ800-2-2 is een professionele apparatuur die wordt gebruikt in het productieproces van elektrische reactoren en andere soortgelijke producten.De koperen folie wikkeling machine is ontworpen om koperen of aluminium folie te wikkelen om spoelen voor reactoren en andere soortgelijke producten te makenMet twee folie- en twee isolatie-afdekkers is het mogelijk de machine te bedienen met servomotoren die de precisie van de werking van de machine garanderen.de koperen folie wikkelmachine kan twee lagen koperen of aluminiumfolie en twee lagen isolatiepapier wikkelen. Bovendien kunnen de functies van de koperen folie wikkelmachine worden aangepast op verzoek. De koperen folie wikkelmachine beschikt over hoge automatisering, hoog koppel, gemakkelijke bediening en ga zo maar door.

Hoofdc.tegenstandersmet een vermogen van meer dan 10 W

• Hoofdframe: het frame is gelast met staal, dat zeer sterk is;
• Folie-afspoelmachine: dit type folie-opwikkelmachine is voorzien van twee folie-afspoelmachines;
• Drukrol: de drukkrol is bedoeld om de folie vóór het opvouwen te voeden en na het opvouwen te drukken;
• Wikkelingseenheid: twee servomotoren van 5,5 kW worden gebruikt om de folie te wikkelen;
• Isolatie-decoiler: 2 stuks;
• Eindlijnen: foto-elektrische sensor wordt gebruikt om de rand te richten;
• Automatische lasinstallatie: TIG.
• Pneumatische eenheid: die de remkracht en de drukrol, enz. aanbrengt.
• Elektrisch besturingssysteem: met inbegrip van PLC, VFD en andere elektrische LV-componenten.
• Voetpedaal: kan worden gebruikt om de rotatierichting van de wikkelschaal te wijzigen.

TechnischepArameetersmet een vermogen van meer dan 10 W

De typische standaardspecificaties van BRJ800-2-2 worden hieronder weergegeven, maar de foliewikkelmachine kan ook op aanvraag worden vervaardigd.

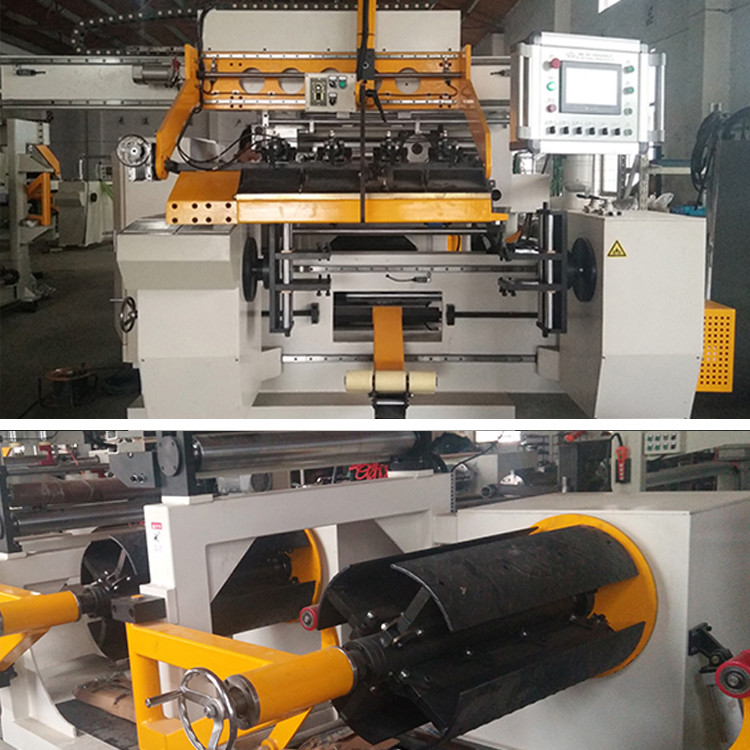

Figuur 1: Voorbeeld van de koperen folie wikkelmachine BRJ800-2-2

Figuur 2: Achteruitzicht van de koperen folie wikkelmachine BRJ800-2-2
