| Productnaam: | de windende machine van de transformatorfolie | functie: | windende transformatorrol |
|---|---|---|---|
| Macht: | 22kw | Roterende snelheid: | 0 ~ 18 t/min |
| Cu-filmdikte: | 0,2 ~ 2.0mm | Al filmdikte: | 0,3 ~ 3.0mm |
| Deburring eenheid: | 2 reeksen | Garantie: | 12 maanden |
| Hoog licht: | 18rpm de Spoel van de transformatorfolie,TIG Welded Transformer Foil Winding-Machine,De nauwkeurige Windende Machine van de Roltransformator |
||
TIG Welded Cast Resin Transformer-Folie Windende Machine voor het Nauwkeurige Rol Winden
Beschrijving van windende machine brj1400-2 van de transformatorfolie
Is windende machine brj1400-2 van de transformatorfolie die een overzichtsapparaat voor precies en efficiënt windende transformatorrollen wordt gebruikt die folieleiders gebruiken. De windende machine van de transformatorfolie neemt geavanceerde technologie en automatisering op om het het winden proces te vereenvoudigen en te verbeteren en verzekert eenvormige en strak gekronkelde rollen, resulterend in betere transformatorprestaties. Met twee foliedecoilers en twee isolatiedecoilers, kan de windende machine van de transformatorfolie één of twee lagen van folieleider behandelen en één of twee lagen van isolatiedocument behandelen. De windende machine van de transformatorfolie kan folie en busbar samen met TIG lassenprocédé lassen. De windende machine van de transformatorfolie kenmerkt langzame aanvang, het vlotte lopen en gemakkelijke verrichting.
Belangrijkste onderdelen van windende machine brj1400-2 van de transformatorfolie
1. Hoofdkader
2. Windende eenheid
3. Folie decoiler
4. Isolatie decoiler
5. Beëindigen-vullende strookvoeder
6. Schoonmakend systeem
7. Scherp systeem
8. Folie deburring systeem
9. Het systeem van de randgroepering
10. Automatische lasseneenheid
11. Elektronisch controlesysteem
12. Pneumatisch systeem
Technische parameters van windende machine brj1400-2 van de transformatorfolie
De typische standaardspecificaties van windende machine brj1400-2 worden van de transformatorfolie hieronder getoond, echter, de windende machine van de transformatorfolie kunnen ook worden vervaardigd zoals gevraagd.
| Maximumfoliebreedte: | 1,400mm |
| Max. Gebeëindigde Rol OD.: | 1,000mm |
| Gebeëindigde Rolvorm: | ovaal, ronde en rechthoekig, enz. |
| Leider Foil Material: | Koper of Aluminium |
| Maximumleider Material OD.: | Φ1,000mm |
| Identiteitskaart van leiderMaterial: | Φ500mm |
| Het Aantal van foliedecoiler: | 2 PCs |
| De Uitbreidende Waaier van foliedecoiler: | Φ460 ~ 520mm |
| Max. Rolgewicht: | 2,500KG |
| Het winden Doorngrootte: | 80×80×1750 mm |
| Lassenwijze: | TIG |
| Scherpe Wijze: | Elektrische schijfscheerbeurt |
| Het Aantal van isolatiedecoiler: | 2 PCs |
| Max. Isolatie Materiële OD.: | Φ400mm |
| Isolatie Materiële identiteitskaart: | Φ76mm |
| Beëindigen-vullende Strookvoeder: | 8 PCs |
| Het Systeem van de randgroepering: | Het foto-elektrische ontdekken |
| Controlesysteem: | PLC |
| Gebruikersinterface: | 10inch (254mm) touch screen |
| Tellende Waaier: | 0 - 9999.9 |
| Totaal Gewicht: | 8000Kg |
| Afmeting (LxWxH) | 5800x2850x2500mm |

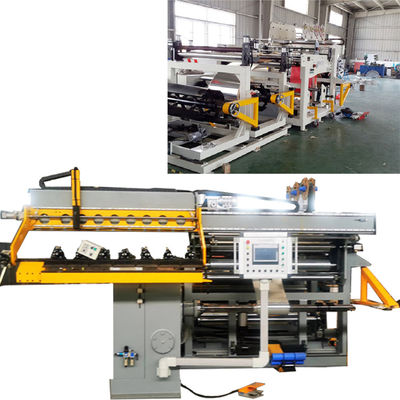

Fig. 1: Windende machine brj1400-2 van de transformatorfolie vooraanzicht
Fig. 2: Windende machine brj1400-2 van de transformatorfolie achtermening
