Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | de windende machine van de transformatorfolie | Gebruik: | windende rol |
|---|---|---|---|
| Macht: | 22kw | Opwindende snelheid: | 0 ~ 18 t/min |
| Cu-foliedikte: | 0,2 ~ 2.0mm | Al foliedikte: | 0,3 ~ 3.0mm |
| Deburring eenheid: | 2 sets | Schoonmakende eenheid: | 2 sets |
| Markeren: | PLC Controletransformator die Materiaal maken,Droge de Foliespoel van de Typetransformator,PLC de Spoel van de Controlefolie |
||
Transformator die Materiaalplc tot Controle maakt Droge de Folie Windende Machine van de Typetransformator
Beschrijving van windende machine brj1400-2 van de transformatorfolie
Wordt windende machine brj1400-2 van de transformatorfolie hoofdzakelijk gebruikt om laag voltage droge type transformatorrollen en andere gelijkaardige producten te winden. De windende machine van de transformatorfolie kan worden gebruikt om zowel koperfolie als aluminiumfolie met breedte van 200mm tot 1400mm te winden. De windende machine van de transformatorfolie kan één of twee lagen van folie en één of twee lagen van isolatiemateriaal, zoals document of gelijkaardig materiaal winden. De windende machine van de transformatorfolie kan folie met busbar samen automatisch lassen. Met foto-elektrische sensoren, kan de windende machine van de transformatorfolie de gekronkelde groepering van de rolrand maken wanneer het winden. Met het controlesysteem op PLC en een touch screen wordt gebaseerd, kan de windende machine die van de transformatorfolie gemakkelijk worden in werking gesteld.
Belangrijkste onderdelen van windende machine brj1400-2 van de transformatorfolie
1. Hoofdkader
2. Windende eenheid
3. Folie decoiler
4. Isolatie decoiler
5. Beëindigen-vullende strookvoeder
6. Schoonmakend systeem
7. Scherp systeem
8. Folie deburring systeem
9. Het systeem van de randgroepering
10. Automatische lasseneenheid
11. Elektronisch controlesysteem
12. Pneumatisch systeem
Technische parameters van windende machine brj1400-2 van de transformatorfolie
De typische standaardspecificaties van windende machine brj1400-2 worden van de transformatorfolie hieronder getoond, echter, de windende machine van de transformatorfolie kunnen ook worden vervaardigd zoals gevraagd.
| Maximumfoliebreedte: | 1,400mm |
| Max. Gebeëindigde Rol OD.: | 1,000mm |
| Gebeëindigde Rolvorm: | ovaal, ronde en rechthoekig, enz. |
| Leider Foil Material: | Koper of Aluminium |
| Maximumleider Material OD.: | Φ1,000mm |
| Identiteitskaart van leiderMaterial: | Φ500mm |
| Het Aantal van foliedecoiler: | 2 PCs |
| De Uitbreidende Waaier van foliedecoiler: | Φ460 ~ 520mm |
| Max. Rolgewicht: | 2,500KG |
| Het winden Doorngrootte: | 80×80×1750 mm |
| Lassenwijze: | TIG |
| Scherpe Wijze: | Elektrische schijfscheerbeurt |
| Het Aantal van isolatiedecoiler: | 2 PCs |
| Max. Isolatie Materiële OD.: | Φ400mm |
| Isolatie Materiële identiteitskaart: | Φ76mm |
| Beëindigen-vullende Strookvoeder: | 8 PCs |
| Het Systeem van de randgroepering: | Het foto-elektrische ontdekken |
| Controlesysteem: | PLC |
| Gebruikersinterface: | 10inch (254mm) touch screen |
| Tellende Waaier: | 0 - 9999.9 |
| Totaal Gewicht: | 8000Kg |
| Afmeting (LxWxH) | 5800x2850x2500mm |

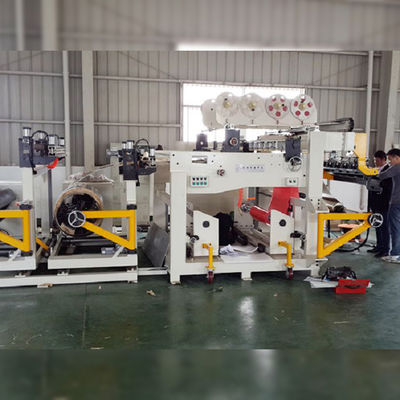

Fig. 1: Windende machine brj1400-2 van de transformatorfolie vooraanzicht
Fig. 2: Windende machine brj1400-2 van de transformatorfolie achtermening
