Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | de windende machine van de transformatorfolie | Functie: | windende folierol |
|---|---|---|---|
| Windende motor: | 22kw | Het winden snelheid: | 0 ~ 18 t/min |
| Cu-strookdikte: | 0,2 ~ 2.0mm | Al strookdikte: | 0,3 ~ 3.0mm |
| Deburring eenheid: | 2 reeksen | Schoonmakende eenheid: | 2 reeksen |
| Markeren: | Spoel Droog Type van de transformatorfolie,De programmeerbare Windende Machine van de Transformatorfolie,PLC de Folie Windende Machine van de Systeemtransformator |
||
Programmeerbare PLC Droge het Type van Controlesysteem de Folie Windende Machine van de Laag Voltagetransformator
Beschrijving van windende machine brj1400-2 van de transformatorfolie
Automatische LV windende machine brj1400-2 van de transformatorfolie is een professioneel windend materiaal, dat hoofdzakelijk wordt gebruikt om laag voltage de droge type rollen van de transformatorfolie en andere gelijkaardige producten te winden. Zowel kunnen de de koperfolie als aluminiumfolie door dit soort folie windende machine worden behandeld. Met de windende motor van 22kw, kan dit soort de windende machine van de transformatorfolie één of twee lagen van folie en één of twee lagen van isolatiemateriaal, zoals document of gelijkaardig materiaal behandelen. De windende machine van de transformatorfolie kan de folie met maximumbreedte 1400mm winden. Met TIG lassenmachine en koeler, kan de windende machine van de transformatorfolie folie met busbar aaneensmeden. De automatische groepering van de folierand zorgt ervoor dat de rolranden wanneer het winden recht en vlot zijn. Het is gemakkelijk om de windende machine van de transformatorfolie in werking te stellen door een touch screen.
Belangrijkste onderdelen van windende machine brj1400-2 van de transformatorfolie
1. Hoofdkader
2. Windende eenheid
3. Folie decoiler
4. Isolatie decoiler
5. Beëindigen-vullende strookvoeder
6. Schoonmakend systeem
7. Scherp systeem
8. Folie deburring systeem
9. Het systeem van de randgroepering
10. Automatische lasseneenheid
11. Elektronisch controlesysteem
12. Pneumatisch systeem
Technische Parameters van windende machine brj1400-2 van de transformatorfolie
De typische standaardspecificaties van windende machine brj1400-2 worden van de transformatorfolie hieronder getoond, echter, de windende machine van de transformatorfolie kunnen ook worden vervaardigd zoals gevraagd.
| Maximumfoliebreedte: | 1,400mm |
| Max. Gebeëindigde Rol OD.: | 1,000mm |
| Gebeëindigde Rolvorm: | ovaal, ronde en rechthoekig, enz. |
| Leider Foil Material: | Koper of Aluminium |
| Maximumleider Material OD.: | Φ1,000mm |
| Identiteitskaart van leiderMaterial: | Φ500mm |
| Het Aantal van foliedecoiler: | 2 PCs |
| De Diameter van foliedecoiler: | regelbare waaier 400520mm |
| Max. Rolgewicht: | 2,000KG |
| Het winden Doorngrootte: | 80×80×1750 mm |
| Lassenwijze: | TIG |
| Scherpe Wijze: | Elektrische schijfscheerbeurt |
| Het Aantal van isolatiedecoiler: | 2 PCs |
| Max. Isolatie Materiële OD.: | Φ400mm |
| Isolatie Materiële identiteitskaart: | Φ76mm |
| Beëindigen-vullende Strookvoeder: | 8 PCs |
| Het Systeem van de randgroepering: | Het foto-elektrische ontdekken |
| Elektronisch Controlesysteem: | PLC |
| Gebruikersinterface: | 10inch (254mm) touch screen |
| Het tellen draait Waaier: | 0 ~ 9999,9 |
| Totaal Gewicht: | 8000Kg |
| Afmeting (L*W*H) | 5800*2850*2500mm |

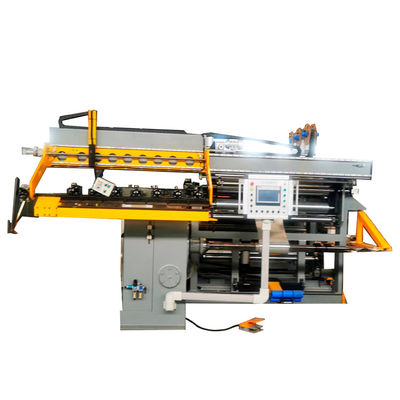

Fig. 1: Windende machine brj1400-2 van de transformatorfolie vooraanzicht
Fig. 2: Windende machine brj1400-2 van de transformatorfolie achtermening
