Beschrijving van windende machine brj1400-2 van de koperfolie

Droge van de het koperfolie van de typetransformator windende machine brj1400-2 is één beroepsuitrusting om rollen voor gegoten harstransformator en andere gelijkaardige producten te winden. Het soort de windende machine van de koperfolie, d.w.z. láminas DE aluminio van Máquina DE bobinado DE, kan één of twee lagen van koperfilm of aluminiumfolie met breedte van 300mm tot 1400mm behandelen. De windende machine van de koperfolie kan één of twee lagen van het document van de laagisolatie samen met folie ook winden. Met automatische TIG lasseneenheid, kan de folie die macihne de leiderfolie met busbar aaneensmeden winden. Voorts kan de windende machine van de koperfolie worden aangepast zoals die, zoals de folie decoiler uitbreidende waaier wordt gevraagd. Gewoonlijk, is de folie decoiler uitbreidende waaier van 420 tot 520mm, wat voor de leiderfolie met binnendiameter 500mm geschikt is. Het controlesysteem is gebaseerd op PLC.

Belangrijkste onderdelen van windende machine brj1400-2 van de koperfolie

1. Het hoofdkader, ijzer gelast kader is zeer sterk en stabiel

2. Windende eenheid, met 22kw-motor, die hoge torsie verstrekken

3. Folie decoiler, folie twee decoiler geschikt voor leiderfolie met binnendiameter 500mm

4. Isolatie decoiler, isolatie twee decoiler voor het plaatsen van isolatie Paer met identiteitskaart 76mm OD 400mm

5. Beëindigen-vullende strookvoeder, houder acht voor de vuller van de eindisolatie

6. Schoonmakend systeem, twee reeksen

7. Scherp systeem, één reeks

8. Folie deburring systeem, twee reeksen.

Technische Parameters van windende machine brj1400-2 van de koperfolie

De typische standaardspecificaties van windende machine brj1400-2 worden van de koperfolie hieronder getoond, echter, de windende machine van de koperfolie kunnen ook worden vervaardigd zoals gevraagd.

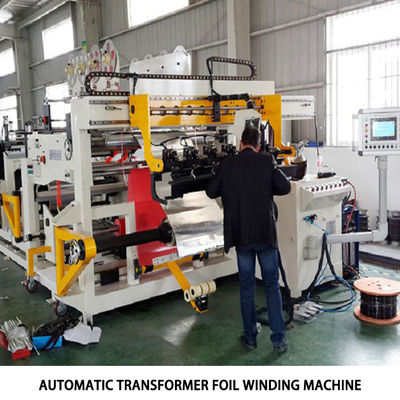

Fig. 1: Windende machine brj1600-2 van de koperfolie vooraanzicht

Fig. 2: Windende machine brj1600-2 van de koperfolie isolatie decoiler
