Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| naam: | de windende machine van de transformatorfolie | Functie: | windende folierol |
|---|---|---|---|
| Windende motor: | 15KW | Het winden snelheid: | 18 t/min |
| Cu-foliedikte: | 0,2 ~ 2.0mm | Al foliedikte: | 0,3 ~ 3.0mm |
| Deburring eenheid: | 1 reeksen | Schoonmakende eenheid: | 1 reeksen |
| Markeren: | De Folie Windende Machine van de één Laagtransformator,De droge Spoel van de het Koperfolie van de Typetransformator,1 de Folie Windende Machine van de laagtransformator |
||
Één Laag van de het Koperfolie van 1400 mm Breedte het Type van de Strookspoel de Droge Windende Machine van de Transformatorfolie
Beschrijving van de windende machine BRJ1400 van de transformatorfolie
Wordt de windende machine BRJ1400 van de transformatorfolie hoofdzakelijk gebruikt om laag voltage de droge type rollen van de transformatorfolie en andere gelijkaardige producten te winden. De folieleider kan koper of aluminiumstrook zijn. Dit soort de windende machine van de transformatorfolie, d.w.z. láminas DE aluminio van Máquina DE bobinado DE, kan één laag van folieleider en één of twee lagen van isolatiemateriaal, zoals document of gelijkaardig materiaal behandelen. De windende machine van de transformatorfolie kan worden gebruikt om de folie met maximumbreedte 1400mm te winden. Met TIG eenheid, kan de windende machine van de transformatorfolie folie met busbar aaneensmeden. De automatische groepering van de folierand zorgt ervoor dat de rolranden wanneer het winden recht en vlot zijn. Met PLC controlesysteem, is het gemakkelijk om de windende machine van de transformatorfolie in werking te stellen door een touch screen.
Belangrijkste onderdelen van de windende machine BRJ1400 van de transformatorfolie
1. Hoofdkader
2. Windende eenheid
3. Folie decoiler
4. Isolatie decoiler
5. Beëindigen-vullende strookvoeder
6. Schoonmakend systeem
7. Scherp systeem
8. Folie deburring systeem
9. Het systeem van de randgroepering
10. Automatische lasseneenheid
11. Elektronisch controlesysteem
12. Pneumatisch systeem
Technische parameters van de windende machine BRJ1400 van de transformatorfolie
De typische standaardspecificaties van de windende machine BRJ1400 worden van de transformatorfolie hieronder getoond, echter, de windende machine van de transformatorfolie kunnen ook worden vervaardigd zoals gevraagd.
| Aslengte (foliebreedte): | 1,400mm |
| Max. Gebeëindigde Rol OD.: | 1,000mm |
| Gebeëindigde Rolvorm: | ovaal, ronde en rechthoekig, enz. |
| Leider Foil Material: | Koper of Aluminium |
| Leider Material OD.: | Ø1,000mm, maximum |
| Identiteitskaart van leiderMaterial: | Ø500mm |
| Het Aantal van foliedecoiler: | 1 PC |
| De Diameter van foliedecoiler: | regelbare waaier Ø400 ~ 520mm |
| Max. Rolgewicht: | 1,500KG |
| Het winden Doorngrootte: | 80×80×1750 mm |
| Lassenwijze: | TIG |
| Scherpe Wijze: | Elektrische schijfscheerbeurt |
| Het Aantal van isolatiedecoiler: | 2 PCs |
| Max. Isolatie Materiële OD.: | Ø400mm |
| Isolatie Materiële identiteitskaart: | Ø76mm |
| Beëindigen-vullende Strookvoeder: | 8 PCs |
| Het Systeem van de randgroepering: | Het foto-elektrische ontdekken |
| Elektronisch Controlesysteem: | PLC |
| Gebruikersinterface: | 10inch (254mm) touch screen |
| Het tellen draait Waaier: | 0 ~ 9999,9 |
| Totaal Gewicht: | 7000Kg |
| Afmeting (LxWxH): | 4500 x 2850 x 2500mm |

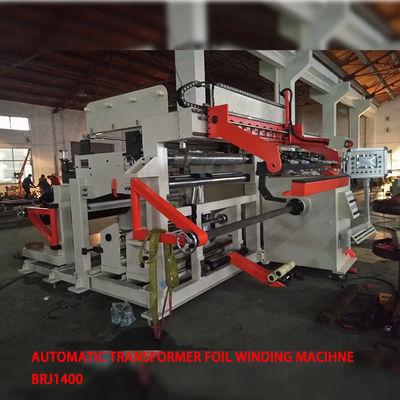

Fig. 1: Transformatorfolie het winden machinebrj1400's vooraanzicht
Fig. 2: Bekijkt de windende machine terug BRJ1400 van de transformatorfolie
