PLC van de de Folie Windend Machine van de Controle Duplexlaag Transformator Droog Type

PLC enrollar láminas van Máquina DE van de Controle drogen Duplexlaag de Folie Windende Machine van de Typetransformator

Beschrijving van windende machine brj800-2 van de transformatorfolie

Is windende machine brj800-2 van de transformatorfolie één soort koper of aluminiumfoliespoelen, d.w.z. enrollar láminas van Máquina DE, dat hoofdzakelijk worden gebruikt om de gegoten rol van de harstransformator te maken. De windende machine van de transformatorfolie wordt gedreven door een 15kw-motor. De windende die machine van de transformatorfolie door de grote machtsmotor kan wordt gedreven één of twee lagen van koper of aluminiumfoliestrook en één of twee lagen van isolatiedocument behandelen. Met TIG lasseneenheid, kunnen de folie en busbar worden aaneengesmeed. De eenheid van de braamverwijdering en de schoonmakende eenheid worden gedreven door pneumatisch. Het is zeer gemakkelijk om de windende machine van de transformatorfolie in werking te stellen.

Belangrijkste onderdelen van windende machine brj800-2 van de transformatorfolie

1) Hoofdijzerkader

2) Windende eenheid

3) Folieleider decoiler

4) Laagisolatie decoiler

5) Beëindigen-vulling strookhouder

6) Het apparaat van de vuilverwijdering

7) Rolling scheerbeurt

8) De eenheid van de braamverwijdering

9) Het systeem van de randgroepering

10) Automatische lasseneenheid

11) Elektronisch controlesysteem

12) Pneumatisch systeem

Technische parameters van windende machine brj800-2 van de transformatorfolie

De typische standaardspecificaties van windende machine brj800-2 worden van de transformatorfolie hieronder getoond, nochtans kunnen deze worden gewijzigd zoals gevraagd.

• Foliebreedte 200 ~ 800mm
• Gekronkeld Rolod Φ1000mm maximum
• Folie decoiler nummer 2 PCs
• Folie decoiler Φ480 ~ Φ520mm
• Lassenwijze TIG
• Isolatie decoiler nummer 2 PCs
• Controlesysteem op PLC wordt gebaseerd die

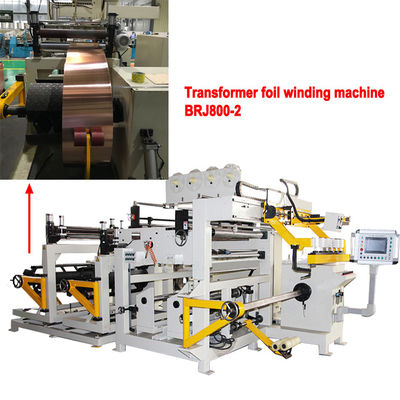

Fig. 1: Windende machine brj800-2 van de transformatorfolie vooraanzicht

Fig. 2: Windende machine brj800-2 van de transformatorfolie achtermening
