Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | de windende machine van de transformatorfolie | Gebruik: | windende strookrol |
|---|---|---|---|
| Opwindmotor: | 22kw | Het winden snelheid: | 18 t/min |
| Cu-foliedikte: | 0.2 - 2.0mm | Al foliedikte: | 0.3 - 3.0mm |
| Deburring eenheid: | 2 reeksen | Schoonmakende eenheid: | 2 reeksen |
| Markeren: | Gegoten de Rolspoel van de Harstransformator,TIG Welding Transformer Winder Machine,De automatische Machine van de Transformatorspoel |
||

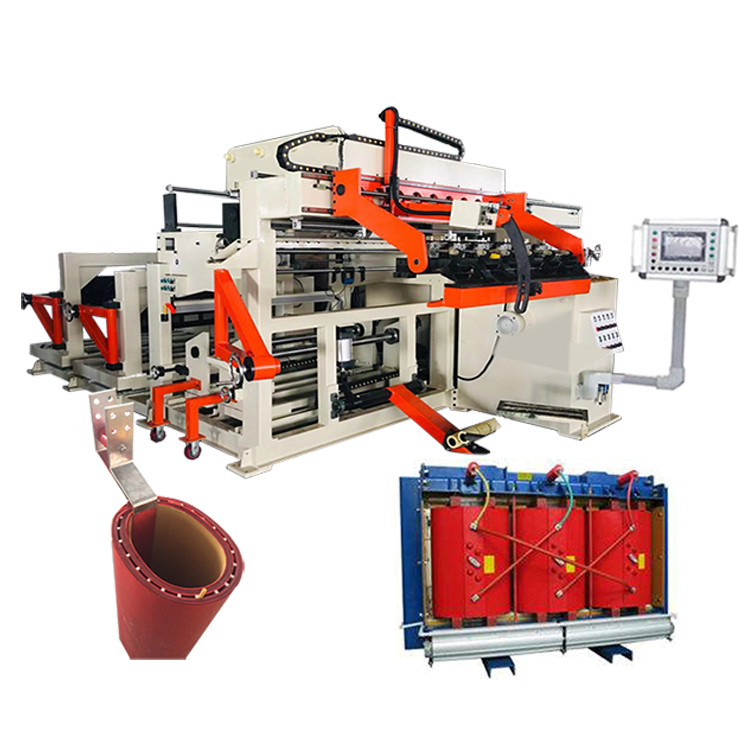

Automatische TIG Welding Copper Foil Winder Gegoten de Folie Windende Machine van de Harstransformator
Beschrijving van de windende machine van de transformatorfolie
Van de de transformatorfolie van de laag voltage wordt gegoten hars windende machine brj1400-2 hoofdzakelijk gebruikt om koper of aluminiumfolie te winden om de folierollen van de laag voltagetransformator en andere gelijkaardige producten te maken. Dit soort de windende machine van de transformatorfolie kan één of twee lagen van folieleider en één of twee lagen van isolatiedocument behandelen. De windende machine van de transformatorfolie wordt voorzien van TIG lasseneenheid om folie en busbar aaneen te smeden. Met foto-elektrische sensoren, kan de windende machine van de transformatorfolie ervoor zorgen dat de rolranden wanneer het winden recht en vlot zijn. Het is gemakkelijk om de windende machine van de transformatorfolie in werking te stellen door een touch screen.
Belangrijkste onderdelen van windende machine brj1400-2 van de transformatorfolie
1. Hoofdkader
2. Windende eenheid
3. Folie decoiler
4. Isolatie decoiler
5. Beëindigen-vullende strookvoeder
6. Schoonmakend systeem
7. Scherp systeem
8. Folie deburring systeem
9. Het systeem van de randgroepering
10. Automatische lasseneenheid
11. Elektronisch controlesysteem
12. Pneumatisch systeem
Technische Parameters van windende machine brj1400-2 van de transformatorfolie
De typische standaardspecificaties van windende machine brj1400-2 worden van de transformatorfolie hieronder getoond, nochtans kunnen deze gemakkelijk worden gewijzigd zoals gevraagd.
| Foliebreedte: | 200 ~ 1,400mm |
| Maximum Gekronkelde Rol OD.: | 1,000mm |
| Gekronkelde Rolvorm: | ovaal, ronde en rechthoekig, enz. |
| Leider Foil Material: | Koper of Aluminium |
| Maximumleider Material OD.: | 1,000mm |
| Identiteitskaart van leiderMaterial: | 500mm |
| Het Aantal van foliedecoiler: | 2 PCs |
| De Diameter van foliedecoiler: | regelbare waaier 400 ~ 520mm |
| Max. Rolgewicht: | 2,000KG |
| Het winden Doorngrootte: | 80×80×1750 mm |
| Lassenwijze: | TIG |
| Scherpe Wijze: | Elektrische schijfscheerbeurt |
| Het Aantal van isolatiedecoiler: | 2 PCs |
| Maximumisolatie Materiële OD.: | 400mm |
| Isolatie Materiële identiteitskaart: | 76mm |
| Beëindigen-vullende Strookvoeder: | 8 PCs |
| Het Systeem van de randgroepering: | Het foto-elektrische ontdekken |
| Elektronisch Controlesysteem: | PLC |
| Gebruikersinterface: | 10inch (254mm) touch screen |
| Het tellen draait Waaier: | 0 - 9999.9 |
| Totaal Gewicht: | 8000Kg |
| Afmeting (L*W*H) | 5800*2850*2500mm |
Fig. 1: Transformatorfolie het winden het zijaanzicht van de machine
Fig. 2: Transformatorfolie het winden de achtermening van de machine
