TIG Dry Type Foil Winding-het Lage Voltage van de Machinetransformator

TIG Lassen Droge Type Transformator Folie Winding Machine Transformer Core maken


Beschrijvingvan transformatorfoliewikkelmachine BRJ1200-2

Laagspanningstransformatorfoliewikkelmachine BRJ1200-2 wordt voornamelijk gebruikt voor het wikkelen van koper- of aluminiumfolie met een maximale breedte van 1200 mm.De transformatorfoliewikkelmachine is voorzien van een 15kw-wikkelmotor om de kop van de machine voor het wikkelen van folie aan te drijven.TIG-laseenheid wordt gebruikt op de transformatorfoliewikkelmachine om folie en stroomrail samen te lassen.Met twee folie-afrollers en twee isolatiepapier-afrollers kan de transformatorfoliewikkelmachine één of twee lagen folie en één of twee lagen isolatiepapier verwerken.Op de wikkelmachine van de transformatorfolie worden foto-elektrische sensoren toegepast om ervoor te zorgen dat de folierand netjes is tijdens het oprollen.Het besturingssysteem van de transformatorfoliewikkelmachine is gebaseerd op PLC, die de machine nauwkeurig kan besturen.Touchscreen-interface maakt de bediening eenvoudig en intuïtief bij het bedienen van de transformatorfoliewikkelmachine.


Hoofd onderdelenvan transformatorfoliewikkelmachineBRJ1200-2

• Hoofdframe,
• Opwindeenheid,
• folie ontroller,
• Isolatie ontroller,
• End-fill strip feeder,
• Reinigingssysteem,
• snijsysteem,
• Folie ontbraamsysteem,
• Randuitlijningssysteem,
• TIG lasapparaat,
• Elektronisch besturingssysteem
• Pneumatisch systeem


Technische parametersvan transformatorfoliewikkelmachine BRJ1200-2

Typische standaardspecificaties van de transformatorfoliewikkelmachine BRJ1000-2 worden hieronder weergegeven, maar deze kunnen naar wens eenvoudig worden gewijzigd.

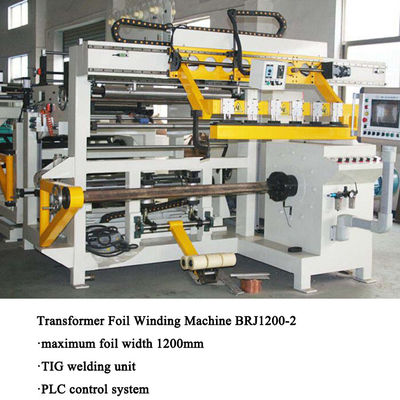

FIG 1: zijaanzicht van de transformatorfoliewikkelmachine

Fig 2: Achteraanzicht van transformatorfoliewikkelmachine BRJ1200-2
