PLC Controle de Droge Type Windende Machine van de Transformatorfolie met Koperfolie

PLC Controle de Droge Type Windende Machine van de Transformatorfolie met Koperfolie

Beschrijving van windende machine brj800-2 van de transformatorfolie

Wordt windende machine brj800-2 van de transformatorfolie hoofdzakelijk gebruikt voor het winden van koper of aluminiumstrook met maximumbreedte 800mm, die de gegoten rol van de harstransformator kan maken. Kan de windende machine van de transformatorfolie één of twee lagen van folie en één of twee lagen van isolatiedocument behandelen. Met 15kw-motor, verstrekt de folie windende machine grote torsie om de folie met maximumbreedte 800mm te winden. TIG de lasseneenheid wordt ook goedgekeurd om koperbar of aluminiumbar met koperfolie of aluminiumfolie aaneen te smeden. Met een touch screen, is het zeer gemakkelijk om de folie windende machine in werking te stellen.

Snelle details van windende machine brj800-2 van de transformatorfolie

1) Twee foliedereelers

2) Twee isolatiedocument dereeleres

4) Beëindigen-vulling strookvoeder

5) Schoonmakende eenheid

6) Deburring eenheid

7) Het systeem van de randgroepering

8) TIG lasseneenheid

Technische parameters van windende machine brj800-2 van de transformatorfolie

De typische standaardspecificaties van windende machine brj800-2 worden van de transformatorfolie hieronder getoond, nochtans kunnen deze gemakkelijk worden gewijzigd zoals gevraagd.

• Maximumfoliebreedte 800mm
• Folietype koperfolie of aluminiumfolie
• Binnen (facultatieve) diameter 500mm van het foliebroodje
• Buiten (facultatieve) diameter 1000mm van het foliebroodje
• Folie dereeler nummer 2 PCs
• Folie dereeler lengte 850mm
• Folie dereeler uitbreidende waaier 420 - 520mm
• Het winden schachtgrootte 80x80x1150mm
• Scherpe wijze rollende snijder
• Isolatie dereeler nummer 2 PCs
• Maximumisolatiedocument buitendiameter 400mm
• Isolatiedocument binnendiameter 76mm
• Isolatie dereeler lengte 850mm
• Randgroepering het foto-elektrische ontdekken
• PLC van het controlesysteem
• HMI-touch screen
• Windende motor 15kw
• Maximum het winden snelheid 18rpm

Verpakking en het Verschepen

Zeewaardige verpakking en één 40 voet container voor het verschepen.

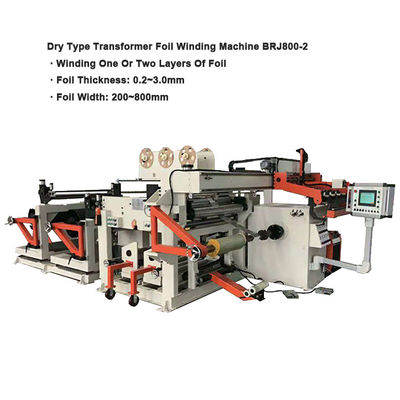

Fig. 1: Windende machine brj800-2 van de transformatorfolie vooraanzicht

Fig. 2: Windende machine brj800-2 van de transformatorfolie zijaanzicht
