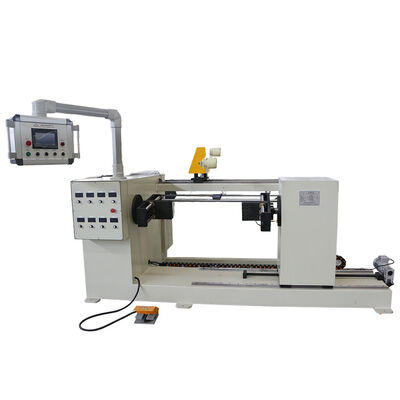

Programmeerbare Automatische Reactorwikkelmachine met 1000 mm Wikkelbreedte ZPX1000
1. Productoverzicht
De ZPX1000 programmeerbare automatische reactorwikkelmachine is een industriële wikkelapparatuur met hoge precisie en kernklem, speciaal ontworpen voor de productie van reactorwikkelingen met grote breedte. Door gebruik te maken van een dubbele motor synchrone aandrijfstructuur en servo-draadbesturingstechnologie, lost dit type wikkelmachine de problemen op van ongelijke koppel, draadafwijking en instabiele start-stop die bestaan in traditionele enkelvoudige aandrijfwikkelapparatuur.De wikkelmachine ondersteunt de volledige verwerking van koper- en aluminiumdraden (ronde en platte types) en is uitgerust met een volwassen PLC programmeerbaar systeem en een kleurend touch screen HMI. Het realiseert volledig automatische, traploos regelbare wikkeloperaties, met zachte start, soepele werking en sterke tractie. Met ultra-hoge wikkelnauwkeurigheid en stabiele mechanische prestaties is de wikkelmachine de voorkeurs geautomatiseerde apparatuur voor gestandaardiseerde massaproductie van stroomreactorwikkelingen en andere vergelijkbare producten.
2. Belangrijkste Productvoordelen & Kenmerken
In tegenstelling tot gewone wikkelapparaten, maakt de ZPX1000 reactorwikkelmachine gebruik van een geüpgraded dubbel klauwplaat synchroon aandrijving en servo-traversing systeem, met prominente voordelen op het gebied van precisie, stabiliteit en bedieningsgemak:
-
Dubbele Motor Synchrone Aandrijving & Gebalanceerd Koppel: Twee onafhankelijke aandrijfmotoren besturen de dubbele klauwplaten synchroon, wat zorgt voor een volledig consistente koppel aan beide zijden van de spindel. Het vermijdt effectief kernschudden en wikkelafwijking tijdens bedrijf met hoge belasting.
-
Servo Draadgeleiding Controle voor Stabiele Start-Stop: Het draad traversing mechanisme wordt aangedreven door een zeer nauwkeurige servomotor, die ultra-soepele acceleratie en deceleratie bereikt. Er treedt geen draadspringen, overlappen of afwijking op tijdens frequent starten en stoppen, wat de kwaliteit van de wikkelvorming aanzienlijk verbetert.
-
Brede Compatibiliteit voor Ronde & Platte Draad: Flexibele aanpassing aan meerdere specificaties van geleidende draden. Het ondersteunt 0.3–5.0mm ronde draad en max 5×12mm platte koper/aluminium draad, wat voldoet aan diverse eisen voor de productie van reactorwikkelingen.
-
Robuuste & Hoge Betrouwbaarheidsstructuur: Geoptimaliseerd mechanisch frame met een maximale belastbaarheid van 1000 kg, gekoppeld aan een 4.4KW krachtige aandrijfmotor. Het draait langdurig stabiel met een laag storingspercentage, geschikt voor industriële continue productie.
-
Gebruiksvriendelijke Bediening: Uitgerust met een kleurrijk intuïtief touch screen, beschikt de gehele machine over eenvoudige parameterinstelling, visuele bediening en een lage leercurve voor operators.
-
Zorgeloze Garantie na Verkoop: Wordt geleverd met een standaard garantie van één jaar op de gehele machine, met betrouwbare technische ondersteuning en service na verkoop voor wereldwijde industriële gebruikers.
3. Volledige Technische Parameters
Alle parameters van de ZPX1000 automatische reactorwikkelmachine maken gebruik van industriële standaardconfiguratie, met ondersteuning voor gepersonaliseerde aanpassing volgens de productievereisten van de klant:
|
Specificatie Item
|
Technische Gegevens
|
|
Apparatuur Model
|
ZPX1000
|
|
Maximale Wikkelbreedte
|
1000mm
|
|
Toepasbaar Draadmateriaal
|
Koperdraad, Aluminiumdraad
|
|
Diameterbereik Ronde Draad
|
Φ0.3mm ~ Φ5.0mm
|
|
Maximale Afmeting Platte Draad
|
5mm × 12mm
|
|
Centerhoogte
|
900mm
|
|
Aslengte
|
1300mm
|
|
Maximale Buitendiameter Afgewerkte Wikkeling
|
800mm
|
|
Maximale Laadcapaciteit
|
1000kg
|
|
Hoofd Motor Vermogen
|
4.4KW
|
|
Snelheidsbereik Wikkelen
|
0–160rpm
|
|
Snelheidsregelingsmodus
|
Variabele Frequentie Traploze Snelheidsregeling
|
|
Minimale Spreidingssteek
|
0.01mm
|
|
Telmodus
|
5-cijferige Hoge Precisie Tellen
|
|
Maximale Vooringestelde Wikkelslagen
|
9999.9 Slagen
|
|
Besturingssysteem
|
PLC Programmeerbare Besturing + Kleuren Touch Screen HMI
|
|
Garantieperiode
|
1 Jaar
|
4. Werkingsprincipe
De ZPX1000 kernklem wikkelmachine maakt gebruik van een dubbele spindel synchrone aandrijving en servo-koppeling controlemodus. De apparatuur klemt de reactorijzerkern stevig vast met dubbele klauwplaten, en de dubbele motoren drijven de klauwplaten synchroon aan om een gebalanceerde koppeloutput te garanderen. Het servo-draadgeleidingssysteem regelt nauwkeurig de draadtoevoerbaan en de spreidingssteek, en past zich in realtime aan de spindeltoerental aan.Operators stellen slagen, steek en andere parameters in via het PLC touch screen. Het systeem voert automatisch de volledige wikkeling uit, met zachte start, stabiele werking en nauwkeurige stop. Het hele proces vermijdt handmatige bedieningsfouten, wat zorgt voor een vlakke draadopstelling, een compacte wikkelstructuur en stabiele elektrische prestaties van de afgewerkte reactorwikkelingen.
5. Toepassingsscenario's
Deze programmeerbare wikkelmachine wordt professioneel toegepast op de massaproductie en verwerking van diverse middelgrote en grote reactorwikkelingen, veel gebruikt in de productie van stroomapparatuur, nieuwe energieopwekking, industriële besturing, elektrotechniek en andere industrieën. Het is geschikt voor filterreactoren, vermogenscompensatiereactoren, inverterreactoren en diverse aangepaste grote breedte inductiewikkelproductie, en wordt de standaard ondersteunende apparatuur voor middelgrote en high-end elektrische productiebedrijven.
6. Veelgestelde Vragen
V1: Kan deze machine zowel platte draad als ronde draad voor reactorwikkelingen verwerken?
A: Ja. De ZPX1000 ondersteunt dubbele verwerking van koper/aluminium ronde draad (0.3–5.0mm) en platte draad (max 5×12mm). Het draadgeleidings- en spansysteem kan snel worden aangepast om verschillende draadspecificaties te wisselen, met sterke productie flexibiliteit.
V2: Wat is het voordeel van dubbele motor synchrone aandrijving vergeleken met enkelvoudige aandrijf machines?
A: Dubbele motor synchrone koppeloutput zorgt voor geen offset of schudden van de ijzerkern tijdens wikkelen met hoge belasting en grote breedte. Het verbetert effectief de wikkeluniformiteit, vermijdt draadafwijking en laagopeningen, en verbetert aanzienlijk de opbrengst van reactorwikkelingen met hoge precisie.
V3: Is de apparatuur eenvoudig te bedienen voor nieuwe werknemers?
A: Uitgerust met een visueel kleurend touch screen en een programmeerbare receptopslagfunctie, is de bediening eenvoudig en intuïtief. Na eenvoudige training kunnen operators parameterinstelling, programmaopslag en one-click start-stop bediening voltooien, wat de afhankelijkheid van arbeid effectief vermindert.
7. SEO Meta Beschrijving
ZPX1000 programmeerbare automatische reactorwikkelmachine, 4.4KW vermogen, 0-160rpm snelheid, ondersteunt koper/aluminium ronde & platte draad, hoge precisie PLC controle voor industriële reactorwikkelproductie.
