Productoverzicht

DeZPT-5T Amorfe transformator kern stapel tafelis een professioneel montageplatform met een hoge capaciteit dat speciaal is ontworpen voor het stapelen en plaatsen van transformatorkernen van amorfe legeringen en soortgelijke elektrische staallaminaten van hoge precisie.

Dit systeem is ontworpen voor zware toepassingen en beschikt over een robuuste hydraulische hefmachine en een 90 graden kantelmechanisme dat tot5,000 kg (5 ton)De integratie van lineaire leidingen met een hoge precisie zorgt voor een soepele, stabiele beweging en beschermt gevoelige amorfe kernen tegen vervorming of beschadiging tijdens het omschakelingsproces.

Belangrijkste kenmerken en voordelen

• Hoog laadvermogen:Gebouwd voor de productie van transformatoren op grote schaal, met een nominale hef- en kantelcapaciteit van maximaal5,000 kg.

• Dual-function hydraulisch systeem:Aangedreven door een krachtig hydraulisch station van 21 MPa, dat een constante kracht biedt voor zowel een precieze hoogtecorrectie (500 mm slag) als een gladde90° rotatie.

• Amorfe kernoptimalisatie:Ontworpen voor het opstellen van lap core stapels voor transformatoren, variërend van30 kVA tot 2000 kVA.

• Ergonomische handbediening:Uitgerust met een flexibele, handbediende afstandsbediening waarmee operators het platform vanaf het beste uitkijkpunt veilig kunnen controleren en aanpassen.

• Stabiel lineair geleiden:Zware lineaire geleidingsrails garanderen strikte parallelisme en nul trekkingen tijdens het tillen en tillen.

Technische specificaties

Opmerking:De onderstaande specificaties vertegenwoordigen onze standaard ZPT-5T configuratie.De stapelplatform afmetingen en gewicht capaciteiten kunnen volledig worden aangepast aan de unieke operationele vereisten van uw faciliteit te voldoen.

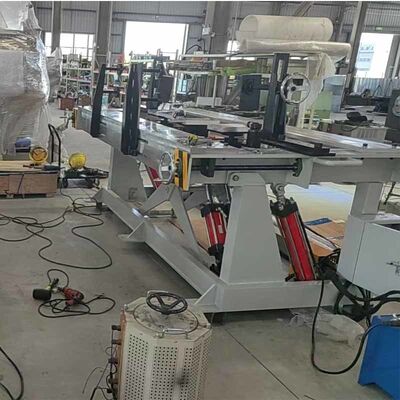

Figuur 1: Transformator kern stapel tafel ZPT-5T's volledige zicht


Figuur 2: De kanteling van de transformatorkernstapel ZPT-5T
